• 剛性とグリップ力を兼ね備えたポータブルバッテリー取手

    グラマイド®（GLAMIDE®）、サーリンク®（Sarlink®）

特長

  • ● 特殊な改質を施し、２色成形が可能に
  • ● ポリアミドはGF0～50％まで、オレフィン系エラストマーも広範囲に適応
  • ● 特殊な処理、高金型温度は不要

仕様・性能

  • 《物性表》
評価 試験方法 NB-3560A NB-5620SA PA6/GF30
強化材量 ー GF35 MD15 GF30
比重 ISO 1183 1.32 1.17 1.36
吸水率 自社法
（65％RH）		 1.5 2.0 2.5
引張強度(MPa) ISO 527 150 60 168
引張伸び(％) 2.7 8.0 3.3
曲げ強度(MPa) ISO 178 235 95 250
曲げ弾性率(GPa) 9.8 3.7 8.5
シャルピー衝撃強度
（ノッチあり）（ｋJ/㎡）		 ISO 179 12.0 5.2 11.0
  • 《接着強度》

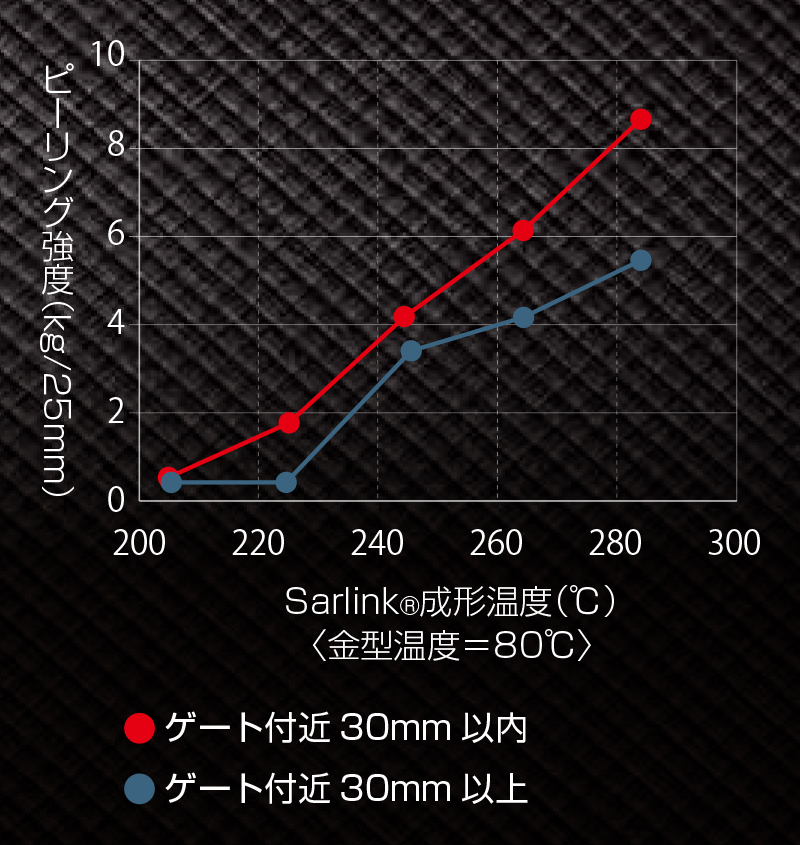

  • ● グラマイド®＋サーリンク® 接着強度

東洋紡株式会社のWEBサイト
