sprites

概要

  • 東洋紡のクリスパー®は、延伸時のボイド発生機構を利用した、内部に空洞を含有する白色・不透明の二軸延伸フィルムです。

特徴

クリスパー®は内部に空洞を含有しています。
コーティングにより表面凹凸をつけたりインキや各種樹脂との密着性を向上させることができます。

  • 空洞含有構造により
  • 白色・不透明です。
  • クッション性があります。
  • エンボス適性があります。
  • 密度が小さい。密度1.1g/cm3で通常のポリエステル・フィルムより20%軽いです。
  • ポリエステル系の二軸延伸フィルム・ベースのため
  • 空洞含有構造にも拘らず腰があります。
  • 耐熱性、耐水性、耐薬品性、耐候性があります。
  • 表面は平滑です。
  • 空洞含有構造とポリエステル系二軸延伸フィルム・ベースの相乗効果により
  • 寸法安定性があります。
  • 折曲適性、打抜適性があります。
  • インライン・コートにより、用途に応じた下記表面特性を付与することが出来ます。
  • 帯電防止性
  • 微細凹凸(光沢のコントロール)
  • クッション性との相乗効果による描画性、印字性、印刷性の向上
  • インキとの密着性
  • コート剤との接着性
  • 接着剤との適応性
  • PETボトルリサイクル

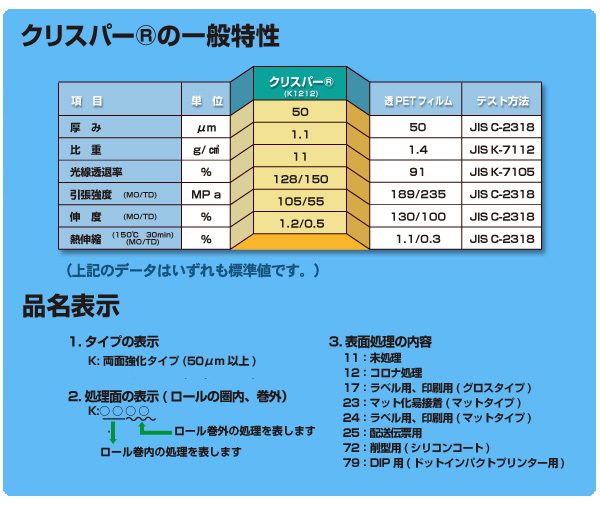

仕様・性能

項目 単位 品名 測定方法
K1211 K2311 K1212 K2323 K2411
厚さ - µm 38 38 50 75 100 125 188 250 75 100 125 188 250 50 JIS C-2318
比重 - - 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 JIS K-7112
全光線透過率 - % 13.0 12.7 11.0 8.0 6.0 5.0 3.0 2.0 8.0 6.0 5.0 3.0 2.0 11.0 JIS K-7105
引張強度 MD MPa 157 143 128 125 116 114 112 108 125 116 114 112 108 128 JIS C-2318
TD 191 176 150 139 131 129 118 118 139 131 129 118 118 145
伸び率 MD % 106 102 105 93 91 89 84 78 93 91 89 84 78 105 JIS C-2318
TD 54 54 55 49 49 49 50 49 49 49 49 50 49 55
加熱収縮率
(150℃,30min)
MD % 1.3 1.4 1.2 1.2 1.2 1.3 1.3 1.3 1.2 1.2 1.3 1.3 1.3 1.3 JIS C-2318
TD 0.3 0.3 0.5 0.4 0.4 0.4 0.5 0.5 0.4 0.4 0.4 0.5 0.5 0.6
濡れ指数 - mN/m 58 - 54 54 54 54 54 54 - - - - - - JIS K-6768
表面抵抗率 コート面 logΩ - 10.8 - - - - - - 10.5 10.5 10.5 10.5 10.5 10.8 JIS K-6911
UVインキ接着性 - - - - - - - - - 東洋紡法

ノンシリコーンタイプ

シリーズ
Series
タイプ
Type
品番
Part number
剥離力 Peel strength 加熱後残接率(%)Residual adhesion after heating 備考Notes
常態 (mN/50mm)Normal state 加熱後 (mN/50mm)After heating
ノンシリコーン
Non-silicone
軽剥離
Light peeling
CN100 720 4200 87 クリスパー®ベース
Crisper® base
重剥離
Heavy peeling
CN200 4900 6600 83

(上記データはいずれも代表値であり、保証値ではありません。)

用途例

  • 配送伝票、ノーカーボン伝票、感熱記録、熱転写記録、電子写真
  • 接着ラベル、管理ラベル
  • ポスター、カレンダー
  • 合板、鋼板
  • カード、離型紙
  • 包装、容器、台紙、蓋材

タイプ別用途

特性 品番 厚み(μm) 特 長 代表的な用途 物性表
空洞含有・
ポリエステルフィルム

(白色)
k1211 38 コロナ処理/未処理 ラミネート、各種コーティング
K2311 38 UV硬化インキ易接着(トナー、熱転写インキ易接着)、帯電防止/未処理 ラベル、ラミネート、各種コーティング
K2411 50,75 ラベル用マットタイプ(UV、シール、オフセット印刷適性)/未処理 ラベル
K7911 38 ドットインパクトプリント適性/未処理 配送伝票
K7911 50 ドットインパクトプリント適性/未処理 配送伝票、LBP
K1212 50,75,100,125
188,250
両面コロナ処理 ラミネート、各種コーティング、一般工業用
K2323 75,100,125
188,250
両面UV硬化インキ易接着(トナー、熱転写インキ易接着)、帯電防止 商業印刷、カード、タグ、受像、一般工業用
K1711 50 ラベル用グロスタイプ(UV、シール、オフセット印刷適性)/未処理 ラベル
  • ※その他の特殊グレード、開発品につきましては営業担当者までお問合わせください。
