【TOYOBO】東洋紡

hp_fiber_inquiry│東洋紡

CONTACT
お問い合わせ
各種製品に関するご質問・ご相談はこちらよりお問い合わせください。

WEBでのお問い合わせ

ツヌーガ®│ 製品一覧│高機能ファイバー │東洋紡

高機能ファイバー

ホーム
製品情報
　ツヌーガ_®

ツヌーガ_®

概要

「ツヌーガ_®」は、繊維材料として優れた強度・弾性率を有します。

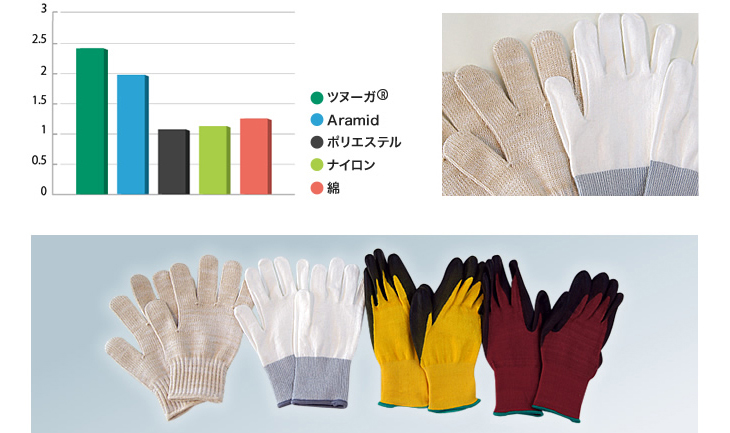

また、耐切創性に関してもパラアラミド繊維を上回り、ポリエステル繊維やナイロン繊維に対しては2倍以上の耐切創性を示します。比重が0.97g/㎤と軽いのも特徴です。
（評価方法：クープテスト法（E N388））
また、光や水に対して優れた耐久性を示し、耐薬品性にも優れます。

特長
基本特性
ラインアップ
用途例

特長

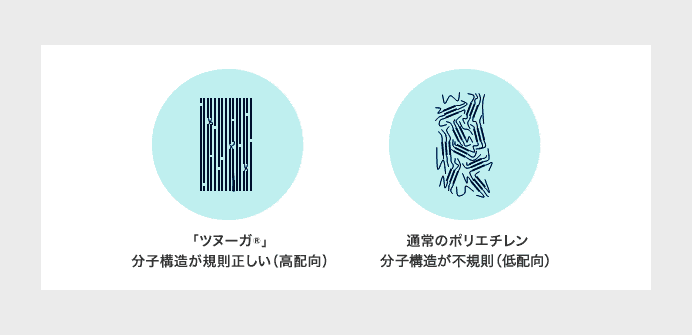

分子構造イメージ

「ツヌーガ」は高分子量ポリエチレンを最適な製糸条件を用いて加工することによって得られます。

「ツヌーガ_®」物性比較

	引張強度		引張弾性率		破断伸度	密度	水分率
	ｃN/dtex	GPa	ｃN/dtex	GPa	%	g/cm³	%
「ツヌーガ_®」	14以上	1.4以上	430以上	43以上	6.0	0.97	0.0
p-Aramid	19	2.8	750	109	2.4	1.45	4.5
m-Aramid	4.7	0.65	124	17	22	1.38	4.5
Steel	3.5	2.8	260	200	1.4	7.8	0
Carbon Fiber	20	3.5	1310	230	1.5	1.76	-
Polyester	8	1.1	110	15	25	1.38	0.4

※ 代表値であって保証値ではありません

基本特性

「ツヌーガ_®」物性(代表値)

タイプ		「ツヌーガ_®」	「ツヌーガ_®」黒原着
単糸繊度	dtex	1.2
密度	g/cm³	0.97
平行水分率	(%)	0.0
強度	ｃN/dtex	14
強度	GPa	1.4
弾性率	ｃN/dtex	430
弾性率	GPa	43
破断伸度	％	6.0
融点	℃	145	145
線膨張係数	ppm/℃	-	-

※ 代表値であって保証値ではありません

ラインアップ

「ツヌーガ_® 」銘柄(フィラメント)

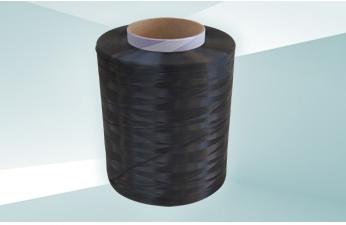

タイプ		「ツヌーガ_®」	「ツヌーガ_®」黒原着
繊度/フィラメント本数	(dtex/ - )	440　/　360 220　/　180	440　/　360
ボビン内径	(mm)	94	94
ボビン長	(mm)	230	230

「ツヌーガ_®」の形態

クロス

「ツヌーガ_®」100%の他、他素材との交織クロス等あらゆる織が可能です
カットファイバー
不織布
複合糸

綿、ポリエステル繊維、ナイロン繊維等の各種他素材と複合化した加工糸ができます

クロス
「ツヌーガ_®」100%の他、他素材との交織クロス等あらゆる織が可能です
不織布

カットファイバー
複合糸
綿、ポリエステル繊維、ナイロン繊維等の各種他素材と複合化した加工糸ができます

用途例

１．手袋

「ツヌーガ_®」は高強力・高分子量ポリエチレン繊維であり、耐切創性に優れています。
柔らかく風合いが良い手袋が得られます。また、繊維の製造にあたり、溶剤を使用していない為、衛生面でも他の高分子量ポリエチレン繊維より優れた繊維です。

２．寝装

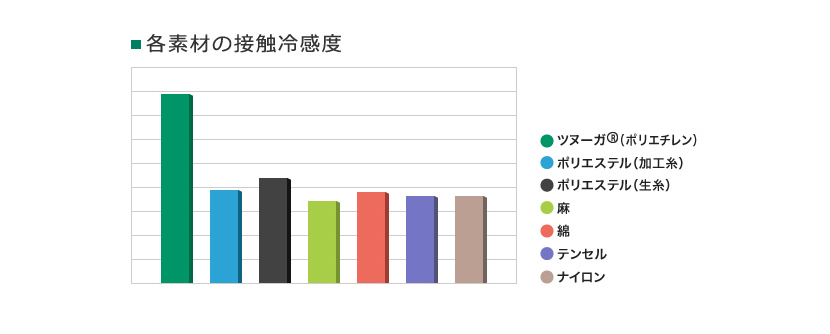

「ツヌーガ_®」は比熱が高く、また熱伝導性も高いため、皮膚からの熱を吸収、放散させる能力に優れています。生地に用いることにより接触冷感が得られます。

※使用環境によります。

本資料は、作成日時点における弊社の正確で最新の情報を記載しておりますが、本資料を基にお客様各位でなされた行為の結果については、弊社は責任を負いかねることをご了承ください。
それぞれの用途に関して、お客様各位ご自身で適性について判断していただくようお願い申し上げます。本資料は予告なしに必要に応じ改訂させていただくことがあります。

特長
基本特性
ラインアップ
用途例

特長
基本特性
ラインアップ
用途例

CONTACT
お問い合わせ
各種製品に関するご質問・ご相談はこちらよりお問い合わせください。

WEBでのお問い合わせ

イザナス®│ 製品一覧│高機能ファイバー │東洋紡

高機能ファイバー

ホーム
製品情報
　イザナス_®

イザナス_®

イザナス

特長
基本特性
ラインアップ
用途例

特長

イザナス_®は、優れた特性により、くらしを支える様々な分野で採用されています。

イザナス_®は超高分子量ポリエチレンを原料とした繊維です。有機繊維としては最高レベルの強度・弾性率を有します。（同じ重さで比較するとピアノ線の約８倍の強さをもっています）
たった直径10mmのイザナス_®のロープでも、約20t（理論値）まで吊り下げることができます。

製造工程

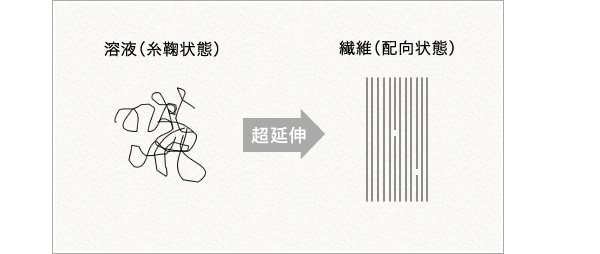

超高分子量（非常に長い分子の鎖）のポリエチレンを溶剤で薄め、分子の絡み合いの少ないゲル状の糸とし、このゲル状の糸を超延伸と呼ばれる手法で引っ張ると、分子鎖が伸びきった高強度繊維を得ることができます。

通常のポリエチレン繊維

イザナスの歴史／History

年	内容
1968	A.J.PenningらがUHMWPE溶液から繊維状物を取り出す
1979	(蘭)ＤＳＭ社が基本特許を出願
1984	(蘭)ＤＳＭ社と東洋紡がパートナーとなり開発開始
1988	パイロットプラント生産開始
1989	超高分子量ポリエチレン繊維を「ダイニーマ_®」のブランド名で販売開始
1991	(蘭)ＤＳＭ社との合弁会社、日本ダイニーマ（株）を設立
2001	生産性を向上させた、第二世代「ダイニーマ_®」上市
2016	東洋紡のUHMWPE繊維の商標を「イザナス_®」へ変更
2017	新世代「イザナス_®」の販売開始

※ ダイニーマ_®はDSM Protective Materals B.V.の商標です。

基本特性

超高強力・高弾性率

イザナス_®は、有機の繊維材料として最高レベルの強度・弾性率を有します。

		引張強度 Tenacity		初期弾性率 Modulus		破断伸度 Elongation	繊度 Linear Density
		cN/dtex	g/d	cN/dtex	g/d	%	dtex
イザナス_® IZANAS_®	SK60	31	35	1000	1134	4.0	33 - 2640
	SK71	38	43	1400	1587	3.9	55 - 880
	SK777	35	40	1200	1361	3.9	1760
	SF600	26	29	800	907	4.4	55 - 1320
	SF700	40	45	1400	1587	4.2	55 - 440

※ 代表値であって保証値ではありません

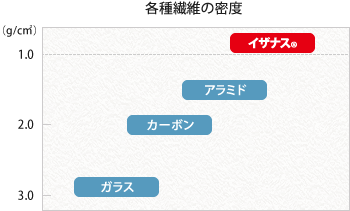

軽量

イザナス_®の比重は1以下で水に浮くほどの軽量素材です。

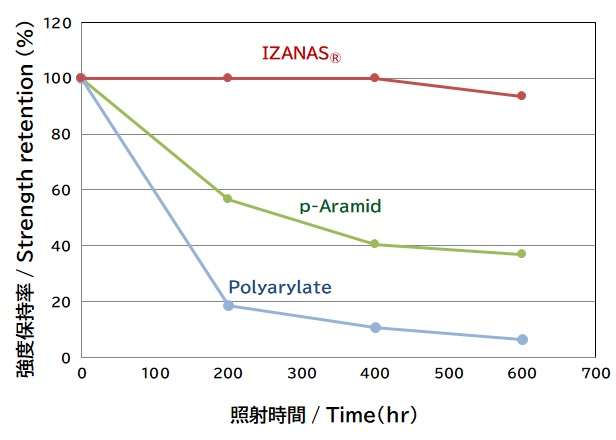

高い耐候性

・光源：サンシャインカーボンアーク（紫外光）
ブラックパネル温度 63℃±3℃ 漕内湿度 50％
降雨量 1.2Ｌ～1.8Ｌ/分、18分降雨/120分

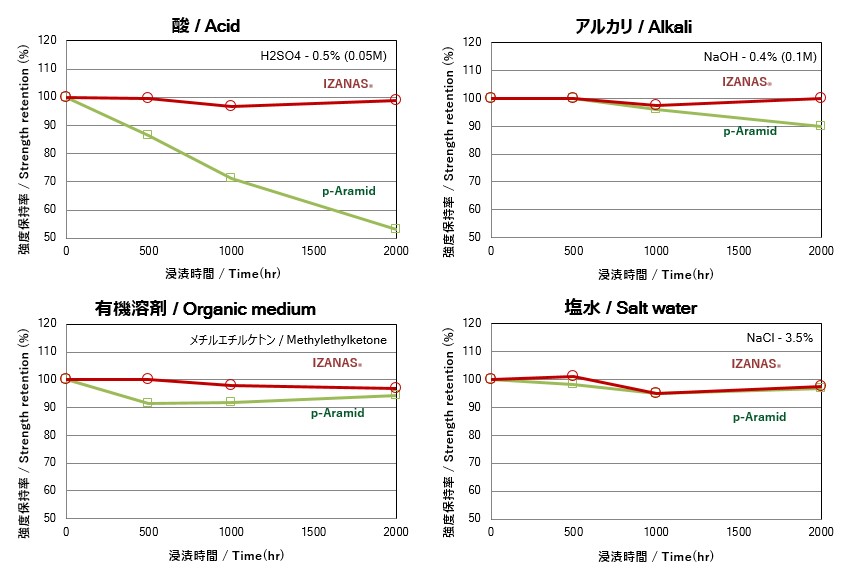

高い耐薬品性

ラインアップ

フィラメント

デシテックス	デニール	SK60	SK71	SK777	SF600	SF700
33	30	*
44	40	*
55	50	*	*		*	*
85	75	*	*		*	*
110	100	*	*		*	*
140	125	*			*
165	150	*	*		*	*
220	220	*	*		*	*
275	250	*	*		*
330	300	*	*		*	*
440	400	*	*		*	*
880	800	*	*		*
1320	1200	*			*
1760	1600	*		*

その他

複合糸

綿、Es、Ny等の各種他素材と複合化した加工糸ができます
不織布
カットファイバー

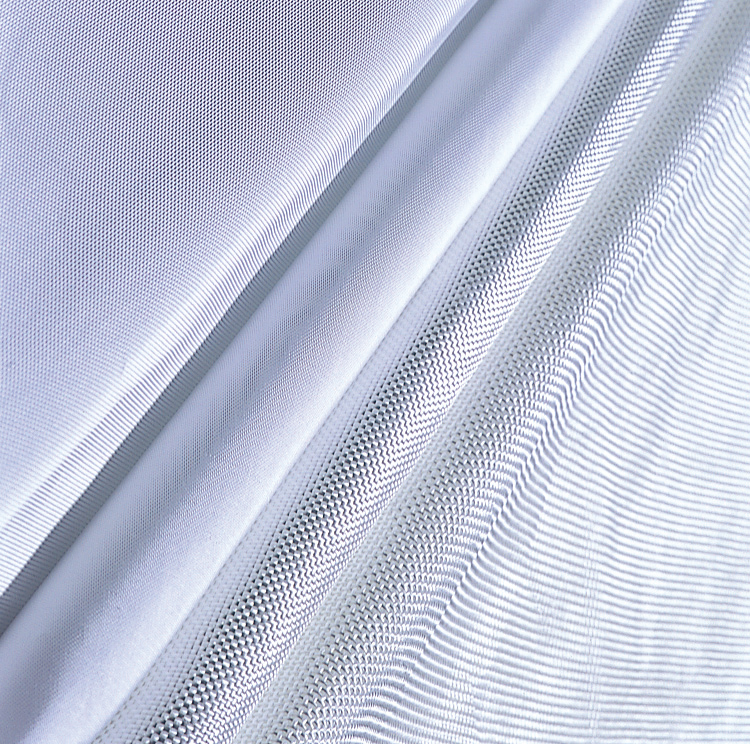

クロス

用途例

ロープ

イザナス_®の高強力・軽量という特長を生かし、さまざまな分野でお使いいただいております。

● 特徴

１．高強力	従来の繊維コードよりも小径化が可能
２．軽量化	密度　0.97g/cm3と軽く、水に浮く素材
３．低伸度	破断伸度が４％と非常に低く、低伸度なため感度が高い
４．耐摩耗	低伸度の特長を持つ有機性繊維の中では、群を抜いた耐摩耗性

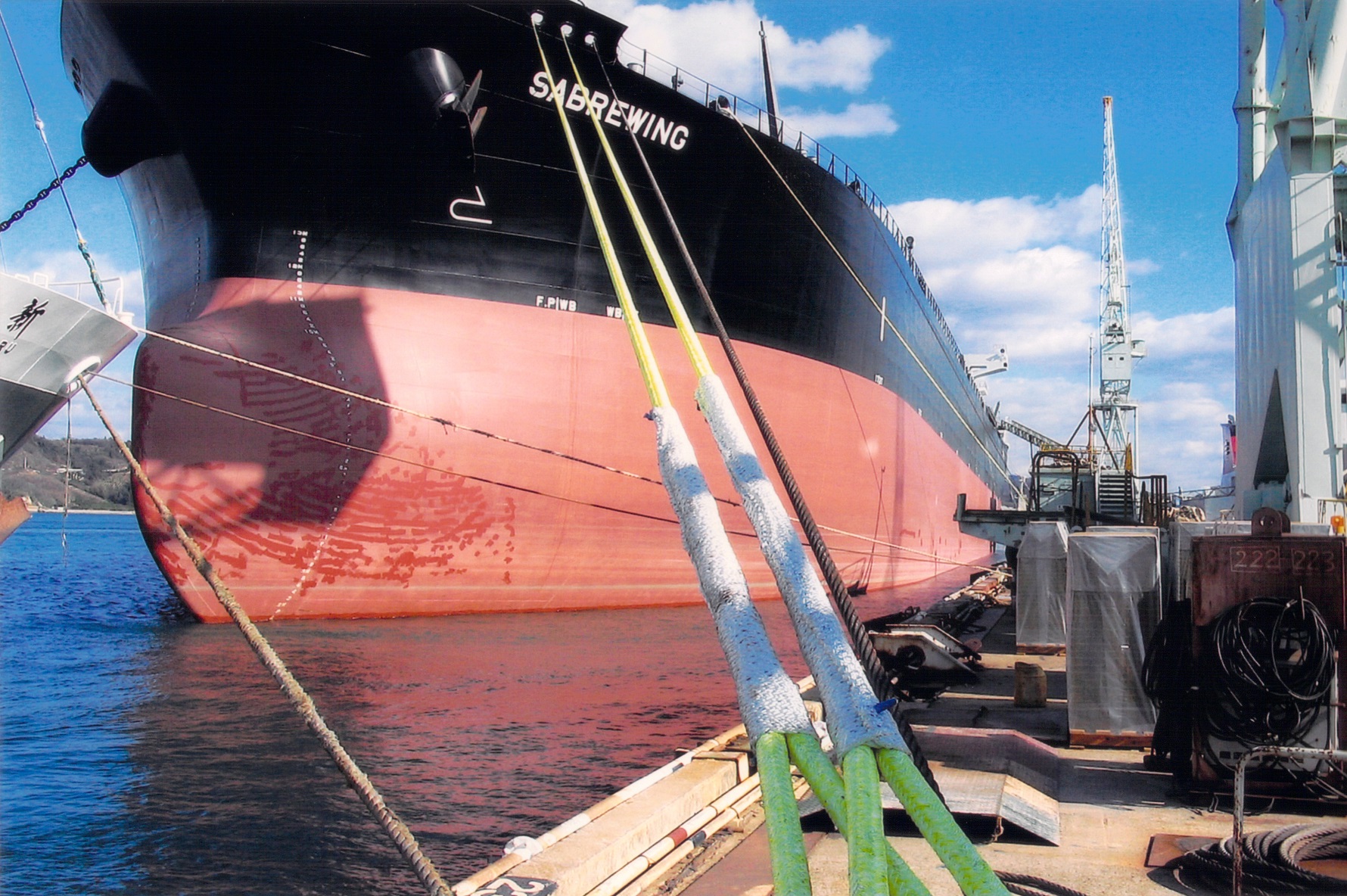

● 船舶係留ロープ

タグ船が使用するタグロープをはじめ、２５万トンや３０万トン級といった超大型船を港に繋ぐ、係留用ロープとして使用されています。
（鉱石船、原油タンカーおよび液化天然ガス船など）

【ご注意】当社はイザナス_®の原糸を販売しております。ロープの製造・販売は行なっておりません。

釣糸・コード

イザナス_®の高強力・軽量・低伸度・耐摩耗、耐候性の特長を生かし、さまざまな分野でお使いいただいております。

● 特徴

１．高強力	従来の繊維コードよりも小径化が可能
２．軽量化	密度　0.97g/cm3と軽く、水に浮く素材
３．低伸度	破断伸度が４％と非常に低く、低伸度なため感度が高い
４．耐摩耗	低伸度の特長を持つ有機性繊維の中では、群を抜いた耐摩耗性

● 釣糸

船、投げに続きジギング、エギングなど新しいマーケットに挑戦するイザナス_®糸使用の釣糸です。モノフィラメントとは異なる、組紐構造の新しいラインを構築し、まだまだ進化します。高強力、感度の良さに磨きをかけ、進化する釣糸にご期待ください。

ネット

イザナス_®の高強力・軽量という特長を生かし、さまざまな分野でお使いいただいております。

● 特徴

１．高強力	ピアノ線の約８倍という超高強力糸
２．軽量化	密度　0.97g/cm3と非常に軽く、従来の他繊維よりも垂れにくい
３．安全面	軽いため、取り扱い易い

● 防球ネット（野球場、ゴルフ場など）

全国各地のゴルフ練習場に採用されています。
（１）ネットが見えにくく開放感がある
（２）軽いため垂れない

● 獣害防止ネット

● 漁業用ネット

【ご注意】
当社はイザナス_®の原糸の製造・販売しております。ネットの製造・販売は行なっておりませんので、この点注意下さい。

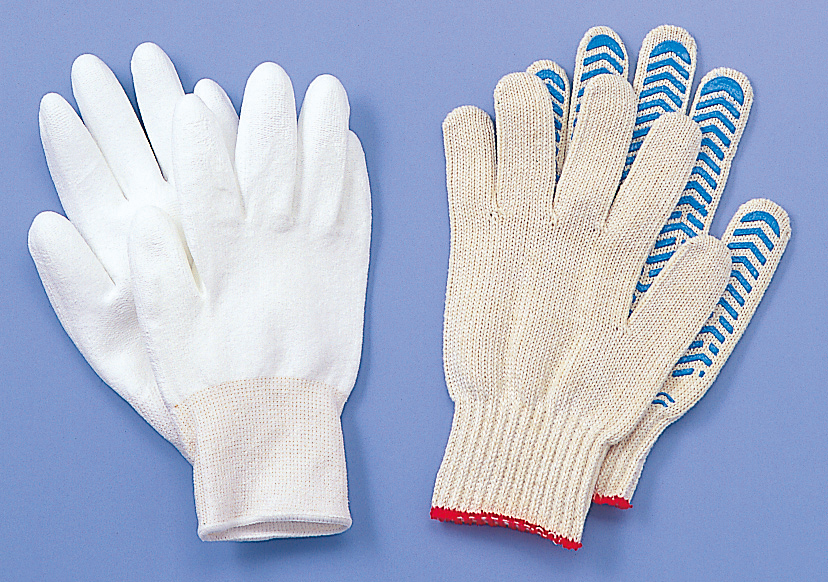

防護手袋

● 特徴

1．環境に優しい
この手袋は、天然素材の綿とポリエチレン繊維でできた、環境にやさしい製品です。

イザナス_® を使用したグローブは、超高強力・高弾性率ポリエチレン繊維「イザナス_®」と綿との複合糸を使用しており、優れた耐切創性と良好な着用感を兼ね備えています。

【ご注意】
本製品は刃物に対して高い抵抗性を持ちますが、絶対に切れないことを意味しませんので刃物等での取り扱いには十分ご注意下さい。また、上記データは保証値ではありません。

テキスタイル

アイスマックス_®は超高分子量ポリエチレン「イザナス_®」と特殊繊維の組み合わせにより、素早く熱を拡散する高熱伝導性冷感生地です。
イザナス_®は他の汎用素材と比べ４倍以上の熱伝導率を示します。このイザナス_®と特殊繊維を組み合わせたアイスマックス_®は、他の汎用素材と比べて２倍以上の接触冷感がある素材です。

補強材

サイバーチョップ_® イザナス_® FRC サイバーシリーズ（セメント補強材）

特長
基本特性
ラインアップ
用途例

特長
基本特性
ラインアップ
用途例

CONTACT
お問い合わせ
各種製品に関するご質問・ご相談はこちらよりお問い合わせください。

WEBでのお問い合わせ

ザイロン®│ 製品一覧│高機能ファイバー │東洋紡

高機能ファイバー

ホーム
製品情報
　ザイロン_®

ザイロン_®

特長

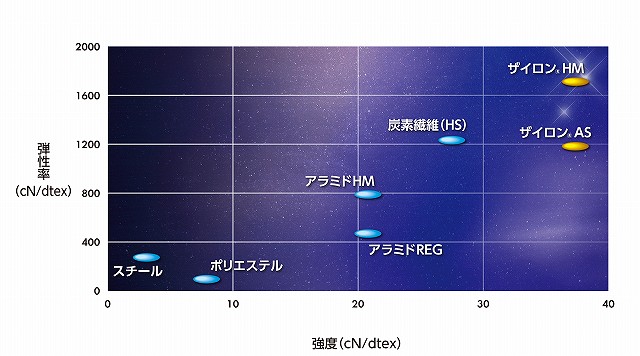

高強度・高弾性率

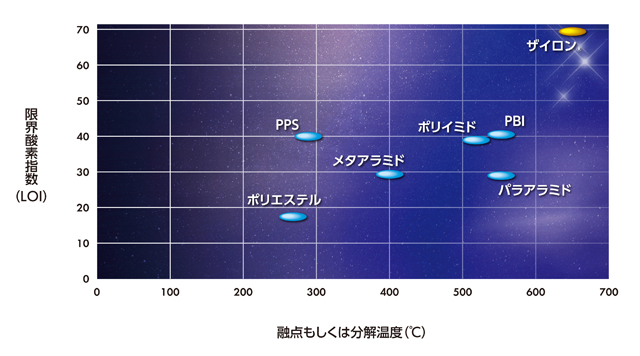

耐熱性・難燃性

他素材との性能比較

	引張強度			引張弾性率			破断伸度	密度	水分率	LOI	耐熱性^※1
	cN/dtex	g/d	GPa	cN/dtex	g/d	GPa	%	g/cm3	%		℃
ZYLON-AS	37	42	5.8	1150	1300	180	3.5	1.54	2.0	68	650
ZYLON-HM	37	42	5.8	1720	2000	270	2.5	1.56	0.6	68	650
p-Aramid	19	22	2.8	750	850	109	2.4	1.45	4.5	29	550
m-Aramid	4.7	5.3	0.65	124	140	17	22	1.38	4.5	29	400
Steel Fiber	3.5	4	2.8	260	290	200	1.4	7.8	0	−	−
Carbon Fiber	20	23	3.5	1310	1480	230	1.5	1.76	−	−	−
PBI	2.7	3.1	0.4	40	45	5.6	30	1.4	15	41	550
Polyester	8	9	1.1	110	125	15	25	1.38	0.4	17	260

※1：融点もしくは分解温度
※2：代表値であって保証値ではありません

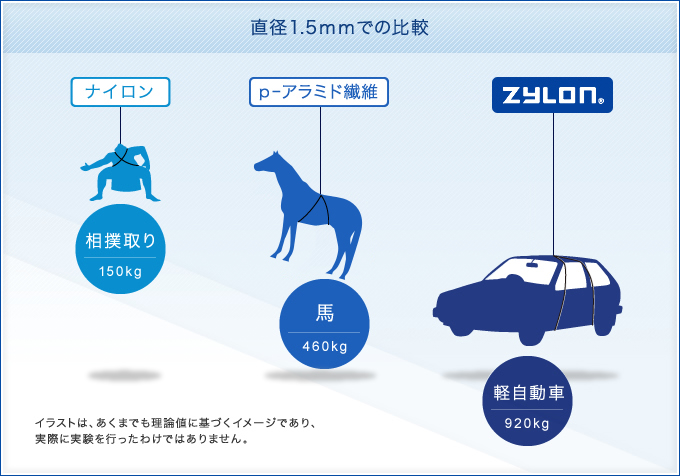

強いぞザイロン_®

基本特性

物性表

タイプ		AS(レギュラー)	HM(ハイモデュラス)
単糸デシテックス	(dtex)	1.7	1.7
密度	(g/cm3)	1.54	1.56
平衡水分率	(%)	2.0	0.6
強度	(cN/dtex)	37	37
	(GPa)	5.8	5.8
	(KSI)	840	840
弾性率	(cN/dtex)	1150	1720
	(GPa)	180	270
	(MSI)	26	39
破断伸度	(%)	3.5	2.5
融点	(℃)	none	none
分解温度	(℃)	650	650
線膨張係数	(ppm/℃)	-	-6
限界酸素指数		68	68
誘電率		-	3.0
誘電損失		-	0.001

※ 代表値であって保証値ではありません

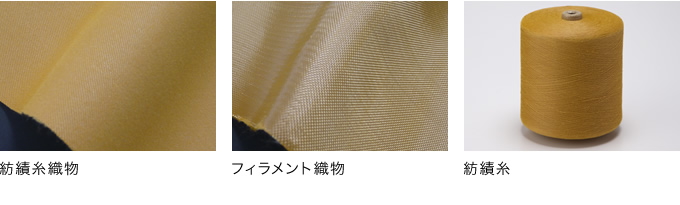

ラインアップ

製品ラインアップ

フィラメント	AS(レギュラー)	HM(ハイモデュラス)
フィラメント番手(dtex)	165　278　555　1110　1670	273　545　1090　1640　3270
フィラメント本数	99　166　332　664　996	166　332　664　996　1992
ボビン内径(mm)	94	94
ボビン長(mm)	216	216

チョップドファイバー	AS(レギュラー)	HM(ハイモデュラス)
カット長(mm)	1　3　6	1　3　6

ステープルファイバー	AS(レギュラー)	-
カット長(mm)	44　76	-

紡績糸		AS(レギュラー)	-
番手	綿番手(Ne)	20/1　20/2　30/1	-
番手	メートル番手(Nm)	34/1　34/2　51/1	-

中間製品

中間製品の加工方法　－切断の場合－

ARSUPER 526H

スーパー繊維を確実に切断
ARSUPER CRAFT 370

軽量で使いやすい小型サイズ
ARSUPER mini

手のひらサイズで驚異のスーパーカット
お問い合わせ先

アルスコーポレーション株式会社
営業本部産業刃物担当

〒599−8267
大阪府堺市中区八田寺町476-3
TEL 072-260-2121（代表）
FAX 072-272-0400
URL http://www.ars-edge.co.jp

本資料は、作成日時点における弊社の正確で最新の情報を記載しておりますが、
本資料を基にお客様各位でなされた行為の結果については、弊社は責任を負いかねることをご了承ください。
それぞれの用途に関して、お客様各位ご自身で適性について判断していただくようお願い申し上げます。
本資料は予告なしに必要に応じ改訂させていただくことがあります。

用途例

防護服

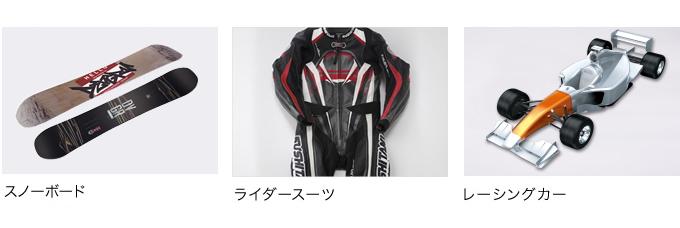

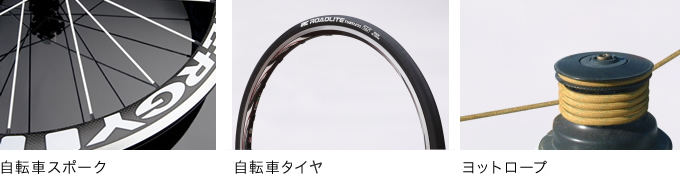

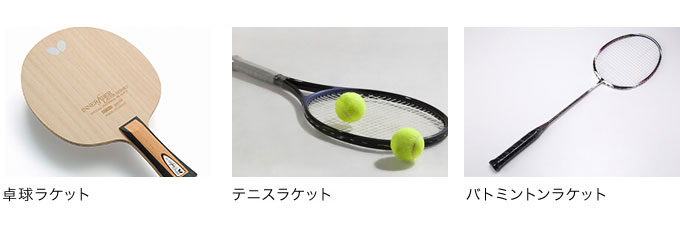

スポーツ

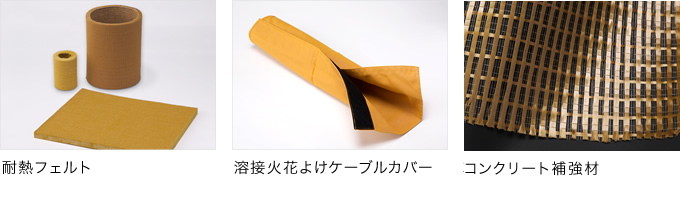

産業資材

その他

航空・宇宙

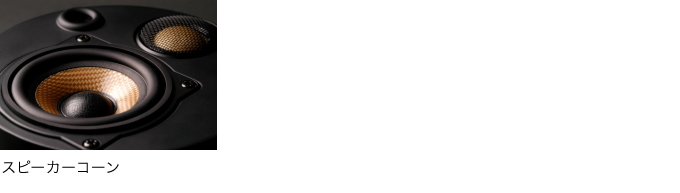

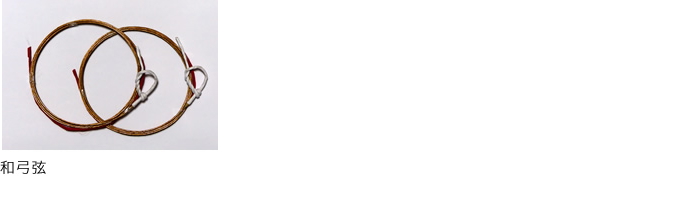

こんなところにザイロン_®

卓球ラケット内部に「ザイロン_®」を採用

「ザイロン_®」使用のラケット
インナーフォースレイヤー ZLF

世界有数の卓球用品メーカーである（株）タマス。タマスはバタフライブランドを世界中に展開し、オリンピックや世界卓球選手権に出場するトップクラスの選手に愛用されています。そのバタフライの卓球ラケットの内部に当社のＰＢＯ繊維「ザイロン_®」が採用されています。「ザイロン_®」は世界最高レベルの強度と弾性率（変形しにくさ）を誇るスーパー繊維です。これらの特長から競技用自転車のスポークなど、スポーツ分野でも採用されています。「ザイロン_®」は変形しにくいので、衝撃を加えた時の反発が大きくなります。「ザイロン_®」を使用したラケットでボールを打つと、より弾むようになり、打球の威力が上がります。優れた特長で世界の有名選手の活躍を支える「ザイロン_®」。「ザイロン_®」を使ったバタフライのラケットにぜひ注目してください !

ラケットについて、（株）タマス研究開発チームラケット企画開発担当の岩瀬祐介氏に伺いました。

Q.ラケットのどの部分に使われているのですか。

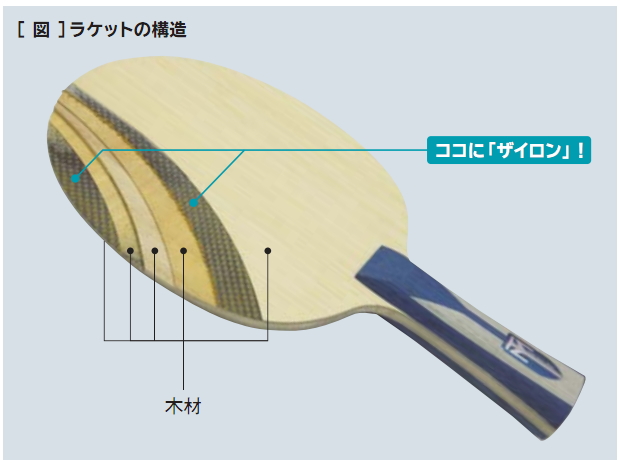

A.ラケット本体は異なる種類の木を貼り合わせて作られています。機能性を持たせるために、木と木の間に入れる板状の特殊素材に使われています［図参照］。「ザイロン_®」が使用されているのは「ＺＬファイバー」、「ＺＬカーボン」、「スーパーＺＬカーボン」の３種類です。「ＺＬファイバー」は「ザイロン_®」を、「ＺＬカーボン」、「スーパーＺＬカーボン」は「ザイロン_®」とカーボンファイバーを編んだものです。いずれも、バタフライラケットの主力商品です。

Q.採用の経緯について教えてください。

A.開発を開始したのは’０４年。当初は用具の耐性を高めることを目的に、新たな素材を検討していたところ「ザイロン_®」を見つけました。残念ながら当初の目的には使えなかったのですが、高い弾性率を示すことと、素材の軽さから、「ザイロン_®」をラケット内部の素材に使えないか、と考えたのです。
ラケットの縁部分の加工に苦労しましたが、’０７年に「ザイロン_®」を使ったラケット「フォティーノ」などの販売を始めました。
１グラム単位の重さ、0.1ミリメートル単位の厚みという微妙なところで、われわれ用具メーカーは戦っています。「ザイロン_®」は素晴らしい特性を持っているため、開発に時間がかかってでも商品化したいという気持ちがありました。

本資料は、作成日時点における弊社の正確で最新の情報を記載しておりますが、
本資料を基にお客様各位でなされた行為の結果については、弊社は責任を負いかねることをご了承ください。
それぞれの用途に関して、お客様各位ご自身で適性について判断していただくようお願い申し上げます｡
本資料は予告なしに必要に応じ改訂させていただくことがあります。

技術資料・SDS

PDFファイルをご覧いただく為には、アドビシステムズ社から無償提供されているAdobe_® Reader™が必要です。

特長
基本特性
ラインアップ
用途例
技術資料・SDS

特長
基本特性
ラインアップ
用途例
技術資料・SDS

CONTACT
お問い合わせ
各種製品に関するご質問・ご相談はこちらよりお問い合わせください。

WEBでのお問い合わせ

受託合成│ 製品一覧│ファインケミカル │東洋紡

ファインケミカル

ホーム
製品情報
　受託合成

受託合成

概要

　ファインケミカルの分野でこれまで培ってきた硫黄化合物やテトラゾール誘導体の合成技術をもとに、医･農薬中間体や電材･写真薬などの機能材料の新たな合成法や先端素材の開発を行っております。特に医薬(重要)中間体では、GMPに基づく製造管理・品質管理で製造しております。
　新しい中規模試作設備も加わり、より迅速にフレキシブルな生産体制を構築し、皆さまのご要望にお応え致します。必要に応じて秘密保持の締結をお願い致しますが、まずはお気軽にご相談ください。

特徴
仕様・性能
用途例

特徴

ファインケミカル設備概要

プラント		パイロットプラント	実機プラント（高砂工場）
圧力限界（MPa abs）		0.6	0.6
減圧限界 (KPa abs)		0.0	0.0
使用温度範囲 (℃)		5 ～ 140	-5 ～ 180
反応缶種	GL 0.5m³	2	0
	GL 1m³		1
	GL 2m³	2	3
	GL 3m³		1
	GL 5m³		6
	GL 6m³		2
	GL 8m³		5
	GL 12m³		1
	SUS 2m³		2
	SUS 5m³		2
固液分離機(材質）		遠心分離機 (フッ素樹脂ライニング、ニッケル基合金) デカンター (SUS)	遠心分離機 (SUS、フッ素樹脂ライニング、ニッケル基合金)
乾　燥　機(材質）		コニカル式 (GL)	コニカル式（GL) ナウター式（SUS) 箱型温風式（SUS) 真空振動式（SUS)
排ガス・廃液処理		AC脱着式排ガス処理	沈殿槽式廃液処理 AC脱着式排ガス処理廃液燃焼炉
品質管理		cGMP ISO9001 ISO14001	cGMP ISO9001 ISO14001
備考			FDA Inspection　受審 (1999年6月）

ファインケミカル開発プラント

医薬中間体製造　開発プラント概要

当社ファインケミカル部門は特色ある技術を生かし、医薬品や電子材料など多分野への中間体素材や機能材料の提供を行っております。ますます多様化していくニーズに対応して、適切な管理の下で製品を迅速に製造対応するようデザインされた小～中規模試作用の開発プラントを新設致しました。

また、２００７年には医薬中間体の製造プラントを高砂工場内に新設し、現有の医薬中間体製造プラントの生産能力の増強を行うと共に、ラボ合成から、開発プラント試作、実機生産へのよりスムーズな移行が可能となります。

【設備の特徴】
● GMP管理下で、異物混入防止と作業環境に配慮したクローズド系の生産設備となっています
● 初期開発段階の少量ニーズから中量試作までの生産を、タイムリーに低コストで実現出来る小型、中型の反応缶を備えています
● 最新のデータ管理、モニターシステムによる解析と製造条件の検討が可能な設備です

【プラント概要】
● ５階建て、延床面積約1,000m2
● 反応缶：GL2000L　２基、GL500L　２基
● 攪拌翼：高性能で、少量液にも対応
● 遠心分離機：ニッケル基合金、フッ素樹脂ライニング　各１台
● 乾燥機：500Lコニカル乾燥機
● 耐酸仕様の真空発生装置
● 排ガス処理設備：酸・アルカリスクラバー、活性炭吸着装置
● データ解析を主眼としたDCS（分散型制御システム）設備

【新開発プラント】

外観
設備内
コニカル乾燥機

仕様・性能

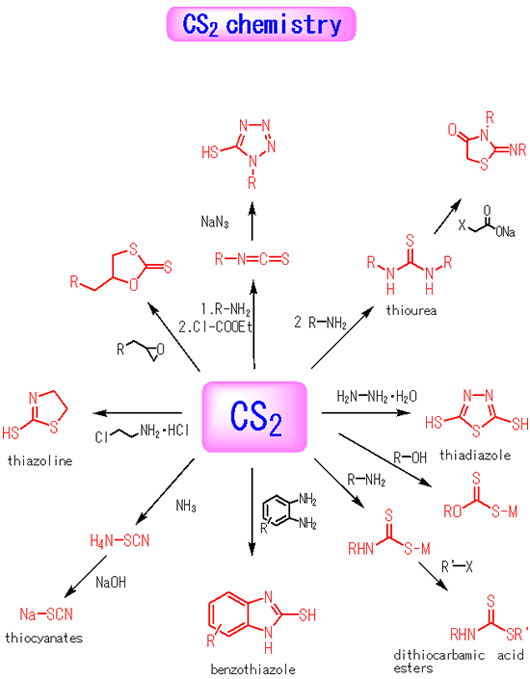

豊富な実績と経験を積んだ二硫化炭素利用技術

臭気対策を充実させた硫黄ケミストリー
（チオールを用いた反応、硫化水素あるいは水硫化ナトリウムを用いた反応）

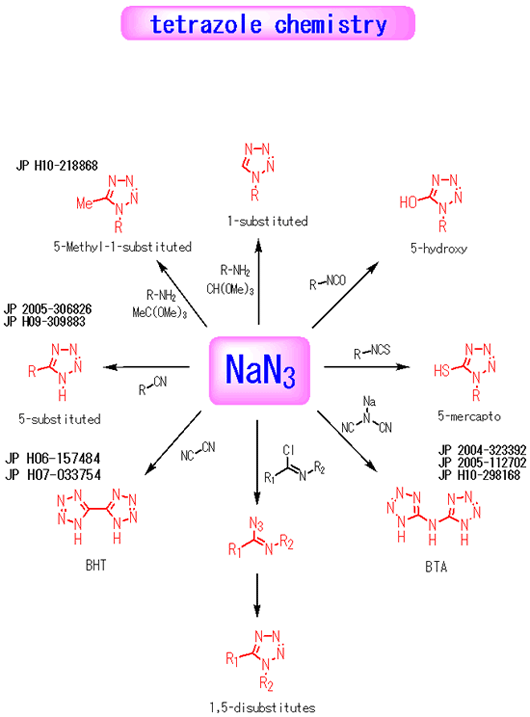

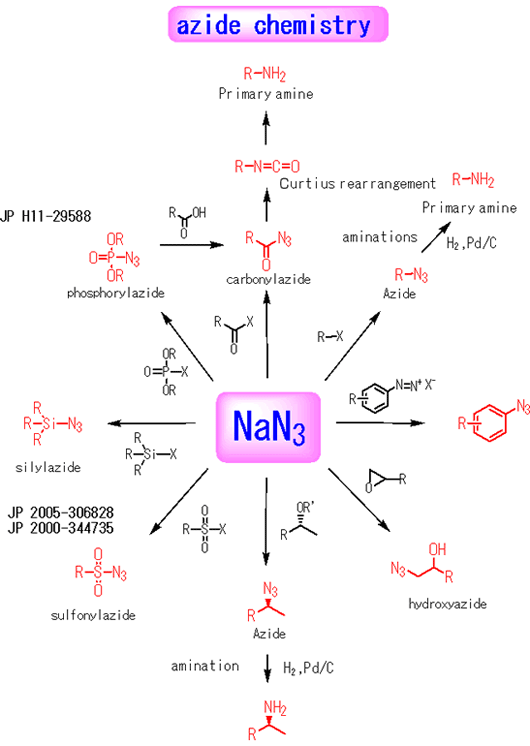

アジ化ナトリウムを用いたアザイド化合物とテトラゾール誘導体
（アジド化反応、クルチウス転位反応）

（テトラゾール化反応）

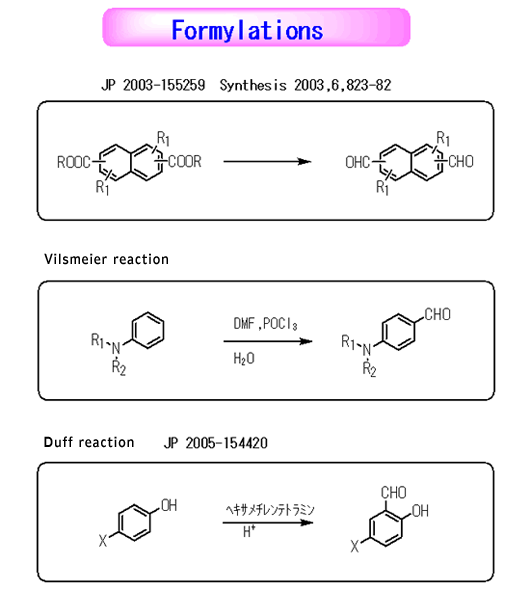

医薬中間体合成に有用なホルミル化技術
（ビルスマイヤー反応、ダッフ反応、など）

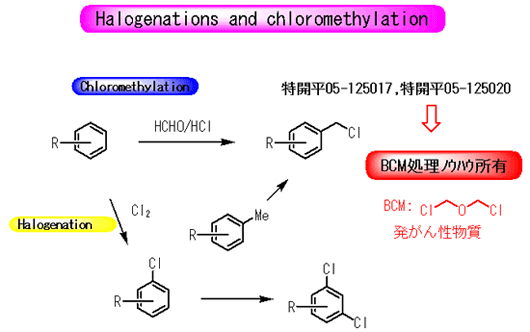

クロロメチル化反応（ハロゲン化及びクロロメチル化）

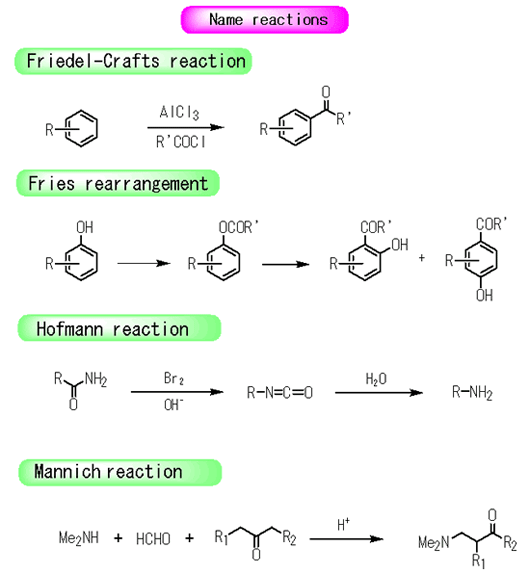

その他の得意な技術（フリーデルクラフツ反応、フリース転位反応、ホフマン反応、エステル化、マンニッヒ反応、酸クロライド、ニトリル化、還元反応、スルホン化、脱水縮合反応、カップリング反応）

用途例

ファインケミカル分析機器リスト

高度な分析機器を積極的に導入し、分析のスペシャリストたちが製品評価や新たな技術開発に取り組んでいます。

【１】有機分析（構造解析）
・核磁気共鳴装置（４００MHz-NMR)
・赤外分光光度計（FT-IR)
・紫外・可視分光光度計（UV－VIS)
・ガスクロマトグラフ（GC)
・高速液体クロマトグラフ（HPLC)　
・デジタル旋光計
・ガスクロマトグラフ質量分析計（GC-MS)

【２】物性測定（熱分析、他）
・示差走査熱量計（DSC)
・示差熱・熱重量計（TG/DTA)
・自動電位差滴定装置
・色彩色差計
・カールフィッシャー水分計（KF)
・引張試験機
・散乱式粒径分布測定装置（SALD)
・β線膜厚計
・分子量測定装置（GPC)
・屈折率計
・反応熱量計
・融点計
・動的粘弾性測定装置（DMA)
・B型粘土計

【３】無機分析
・高周波プラズマ発光分析装置（ICP-AES )
・元素分析装置
・イオンクロマトグラフ（IC)

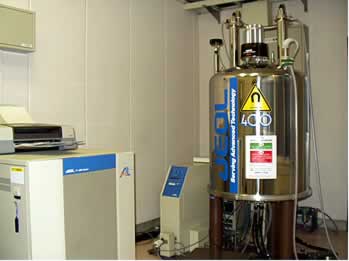

４００MHz-NMR

CONTACT
お問い合わせ
各種製品に関するご質問・ご相談はこちらよりお問い合わせください。

大阪本社06-6348-3818

WEBでのお問い合わせ

ファインケミカル│ 製品一覧│ファインケミカル │東洋紡

ファインケミカル

ホーム
製品情報
　ファインケミカル

ファインケミカル

概要

素材または中間体として、分野拡大がますます進んでいるファインケミカルズ。長年培ってきた得意技術を生かし、多種のチオ化合物、アジド化合物、テトラゾール類、カルボジイミド類などを開発しています。
　その用途は医薬・農薬中間体、電子材料、写真薬材料をはじめ、その他一般工薬まで多岐にわたっています。また、多様化するニーズに合わせた受託合成にも、積極的に取り組んでいます。

仕様・性能

略称	製品名	構造式	CAS NO.	MITI NO.	主用途
スルフィド類
CS	二硫化炭素		75-15-0	1-172	農薬・医薬原料
TDG	チオジグリコール		111-48-8	2-470	染料
チオシアネート類
XK	チオシアン酸カリウム		333-20-0	1-152
BTC	ベンジルチオシアネート		3012-37-1	-
イソチオシアネート類
PIT	フェニルイソチオシアネート		103-72-0	3-3239	写真薬原料
BIT	ベンジルイソチオシアネート		622-78-6	3-3243	化学品原料
FIT	3,4-ジフロロフェニルイソチオシアネート		113028-75-4	-	医薬品原料
メルカプタン類
MTG	2-メルカプトエタノール		60-24-2	2-458	ﾌﾟﾗｽﾃｨｯｸﾚﾝｽﾞ
TAS	チオリンゴ酸		70-49-5	2-1451	医薬原料
TPMM	トリチルメルカプタン		3695-77-0	-	ﾁｵｰﾙ化剤
ATP	4-アミノチオフェノール		1193-02-8	-	化学品原料
DMDES	2,2'-ジメルカプトジエチル　スルフィド	HS-CH2CH2SCH2CH2-SH	3570-55-6	2-3440	光学レンズ原料
チオカルボン酸類
TA-K	チオ酢酸・カリウム塩		10387-40-3	2-3702	医薬原料
TAP	チオ酢酸-S-フェニルエステル		934-87-2	-	医薬原料
ATB	3-（アセチルチオ）-2-メチルプロパン酸		33325-40-5	-	医薬原料
チオアセトアミド類
AT-R	チオアセトアミド		62-55-5	9-806	医薬原料
DAT	ジメチルアミノチオアセトアミド・塩酸塩		27366-72-9	-	医薬原料
RA	ルベアン酸		79-40-3	-	電材添加剤
スルフォニルハロゲン類
MSC	メタンスルフォニルクロライド		124-63-0	2-1583	写真薬・農薬・医薬原料
ESC	エタンスルフォニルクロライド		594-44-5	2-3915	医薬品原料
PSC	1-プロパンフォニルクロライド		10147-36-1	-	電剤添加剤
BSC	1-ブタンスルフォニルクロライド		2386-60-9	-	電材添加剤
HSC	1-ヘキサンスルフォニルクロライド		14532-24-2	2-1641	電材添加剤
OSC	1-オクタンスルフォニルクロライド		7795-95-1	2-1641	電材添加剤・写真薬原料
DSC	1-ヘキサデカンスルフォニルクロライド		38775-38-1	2-1641	写真薬原料
CMSC	クロロメタンスルフォニルクロライド		3518-65-8	-	農薬原料
TBSC	2-メシチレンスルフォニルクロライド		773-64-8	-	医薬品原料
PDSC	1,3-プロパンジスルフォニルジクロライド		20686-91-3	2-1644	電材関連
CESC	2-クロロエタンスルホニルクロライド		1622-32-8	-	電子工業材料
スルフォンアミド類
PSN	１－ペンタンスルフォンアミド		52960-14-2		医薬原料
スルフィニルハロゲン類
BSI	ｔ－ブチルスルフィニルクロライド		31562-43-3		電子工業材料
スルフィンアミド類
BSA	ｔ－ブチルスルフィンアミド		196929-78-9		医薬原料
スルフォン酸類
MSA	メタンスルフォン酸（100%,70%aq）		75-75-2	2-1582	医薬・農薬原料電材添加剤
HSA-NA	1-ヘキサンスルフォン酸・ナトリウム塩		2832-45-3	2-3786	写真薬原料
OSA-NA	1-オクタンスルフォン酸・ナトリウム塩		5324-84-5	2-1640	写真薬原料
BS0W	ベンゼンスルホン酸		98-11-3	(3)-1928	医薬原料
チオウレア類
TCH	チオカルボヒドラジド		2231-57-4	2-1745	写真薬原料
GTU	グアニルチオウレア		2114-02-5	2-1780	医薬原料
HTU	ジシクロヘキシルチオウレア		1212-29-9	3-2497	化学品原料
PTU	ジフェニルチオウレア		103-85-5	3-3230	化学品原料
カルバミン酸類
MTC	メチルジチオカルバミン酸・ナトリウム塩		137-42-8	2-1797	医薬原料
チアジアゾール類
MTD	2,5-ジメルカプト-1,3,4-チアジアゾール		1072-71-5	5-556	加硫剤
TMT	2-チオ酢酸-5-メルカプト-1,3,4-チアジアゾール		53723-88-9	-
TMT-2	2,5-ジチオ酢酸-1,3,4-チアジアゾール		30843-69-7	-
アジド化合物類
SA-3	アジ化ナトリウム		26628-22-8	1-482	医薬原料
DBSN	4-ドデシルベンゼンスルフォニルアジド (100%,70%ﾄﾙｴﾝ溶液）		79791-38-1	3-4380	医薬原料
ABSN	4-アセチルアミノベンゼンスルフォニルアジド		2158-14-7	-	電材添加剤
DPPA	ジフェニルリン酸アジド		26386-88-9	3-3359	医薬原料
TMSA	トリメチルシリルアジド		4648-54-8	-	医薬原料
テトラゾール類
1HT	1H-テトラゾール		288-94-8	-	医薬保護剤
HAT	5-アミノ-1H-テトラゾール		4418-61-5	5-627	電材添加剤
M5T	5-メチル-1H-テトラゾール		4076-36-2	-	医薬原料
P5T	5-フェニル-1H-テトラゾール		18039-42-4	5-6042	医薬原料
1M5ET	1-メチル-5-エチル-1H-テトラゾール		16681-77-9	-	医薬原料
MMT	1-メチル-5-メルカプト-1H-テトラゾール		13183-79-4	5-5399	医薬品原料
PMT	1-フェニル-5-メルカプト-1H-テトラゾール		86-93-1	5-626	写真薬原料
DMT	1-（2-ジメチルアミノエチル）-5-メルカプト-1H-テトラゾール		61607-68-9	5-6307	医薬原料
MTBA	２－メトキシ－５－（５－トリフルオロメチル－１Ｈ－テトラゾール－１－イル）－ベンズアルデヒド		168267-11-6	-	医薬品原料
BHT-2NH3	5,5'-ビ-1H-テトラゾール・ジアンモニウム塩		3021-02-1	5-6576	ガス発生剤
DTZT	4,5-ジ(5-テトラゾリル)-[1,2,3]トリアゾール		869060-66-2		ガス発生剤
ABHT	5,5'-アゾビス-1H-テトラゾール		28623-02-1	-	ガス発生剤
TZ	1-メチル-5-ベンゾイル-1H-テトラゾール		33452-25-4		農薬原料
TZOX	(1-メチル-1H-テトラゾール-5-イル) フェニルメタノンオキシム(E+Z)		500206-49-5	-	農薬原料
5ETT	5-エチルチオ-1H-テトラゾール		89797-68-2	-	核酸合成用活性化剤金属表面処理
5BT	5-ベンジルチオ-1H-テトラゾール		21871-47-6	-	核酸合成用活性化剤金属表面処理
PPMT	1-ベンジル-5‐フェニル-1H-テトラゾール		28386-90-5	-	医薬原料金属表面処理
チアゾリジン類
TDD	2,4-チアゾリジンジオン		2295-31-0	5-6527	医薬原料
RDN	2-チオ-4-チアゾリドン		141-84-4	-	医薬原料
ITO	2-イミノ-4-チアゾリジノン		556-90-1	-	医薬原料
その他含窒素環状化合物
DMO	4,4-ジメチルオクサゾリン-2-チオン		54013-55-7	-	医薬原料
ETU	4,4－ジメチルイミダゾリジン－２－チオン		6086-42-6	-	医薬原料
4TC	4-チアゾールカルボン酸		3973-08-8	-	農薬原料
カルボジイミド類
DCC	N,N'-ジシクロヘキシルカルボジイミド		538-75-0	3-2267	医薬縮合剤
PCI	N,N'-ジイソプロピルカルボジイミド		693-13-0	-	医薬縮合剤
EPCI	N-エチル-N'-（3-ジメチルアミノプロピル）－カルボジイミド・塩酸塩		25952-53-8	2-1696	医薬縮合剤
TBCI	N,N'-ジ-tert-ブチルカルボジイミド		691-24-7	-	縮合剤
ケトン類
OHA	2-ヒドロキシアセトフェノン		118-93-4	-	医薬原料
PHA	4-ヒドロキシアセトフェノン		99-93-4	3-4119	医薬原料
OHP	2-ヒドロキシプロピオフェノン		610-99-1	3-2945	医薬原料
PHP	4-ヒドロキシプロピオフェノン		70-70-2	9-2077	医薬・農薬原料
ジカルボキシアルデヒド類
NDA	2,6-ナフタレンジカルボキシアルデヒド		5060-65-1		フォトレジスト原料
NDA-2	2,7-ナフタレンジカルボキシアルデヒド		19800-49-8		フォトレジスト原料
その他化合物
TPC	トリチルクロライド		76-83-5	9-897	医薬保護剤
DTPC	4,4'-ジメトキシトリチルクロライド		40615-36-9	4-1881	医薬保護剤
POM	ピバロイルオキシメチルクロライド		18997-19-8	-	医薬保護剤

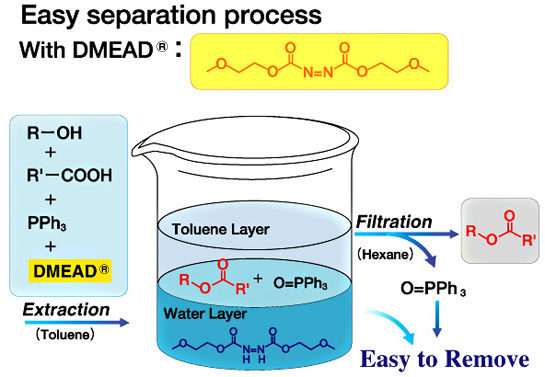

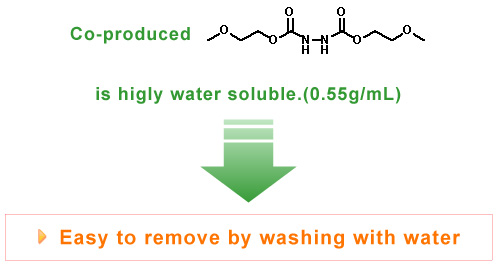

DMEAD_®	ジ-2-メトキシエチル　アゾジカルボキシレート		940868-64-4		光延反応試薬
EIPS	2-（エチルスルフォニル）プロパン		4853-75-2		電材添加剤
ESBS	2-（エチルスルフォニル）ブタン		34008-92-9		電材添加剤
DMBA	2,2-ビス（ヒドロキシメチル）酪酸		10097-02-6	(2)-3817	電子材料用原料
